Переносной КИД-П
Калибратор избыточного давления переносной КИД-П, предназначен для поверки средств измерений давления на месте их эксплуатации в диапазоне от минус 0,095 до 60 МПа, а также для измерения давления в диапазоне от минус 0,1 до 160 МПа.

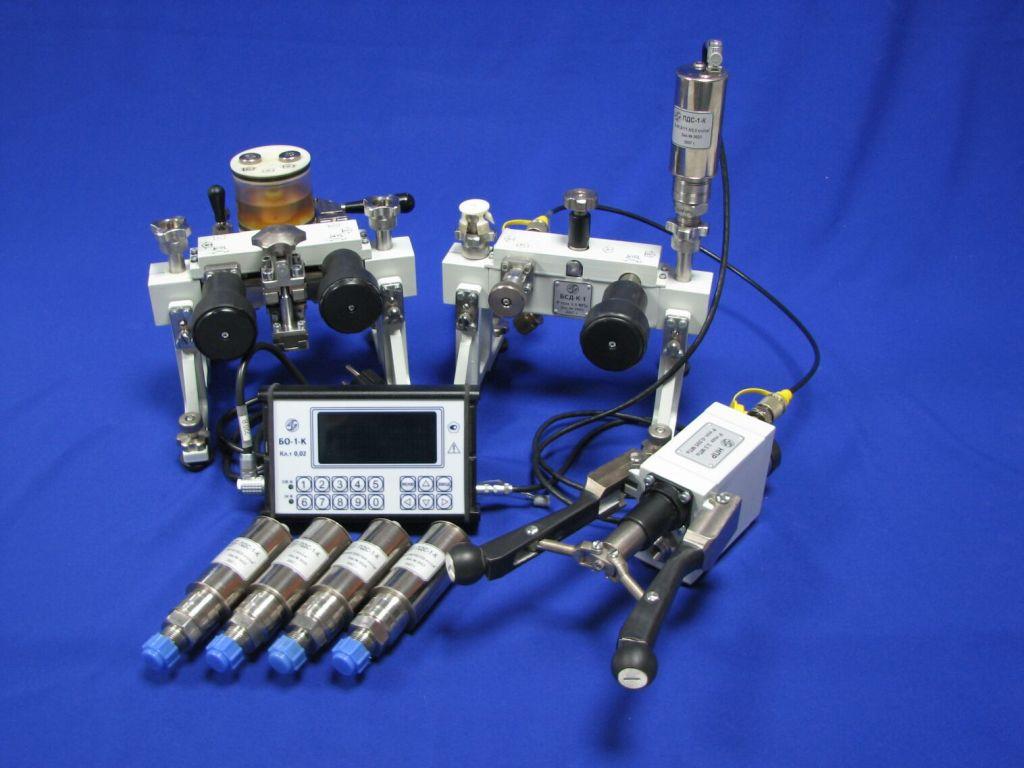

Калибратор КИД-П состоит из цифрового манометра ОЦМ-1-К и блоков создания давления: пневматического БСД-К-1 и гидравлического БСД-К-2.
Особенности
- конструкция удобная для использования в полевых условиях (выполняются все требования методик поверки, не требуется дополнительного оборудования и приспособ лений, не требуется большой площади для размещения);
- поверка СИ давления (разрежения) в диапазоне от минус 0,1 до 2,5 МПа выполняется на воздухе;
- поверка СИ давления в диапазоне от 0,4 до 60 МПа – на масле;
- наличие источников питания для поверяемых приборов 24 и 36 В;
- измерение электрического выходного сигнала поверяемых СИ;
- отображение на индикаторе результатов измерений эталонным преобразователем и поверяемым СИ (при - наличии электрического выходного сигнала);
- вычисление погрешности измерения в каждой точке;
- сохранение в энергонезависимой памяти до 300 протоколов поверки;
- интерфейс RS-232 для передачи данных на ПЭВМ и последующей распечатки протоколов поверки.
Основные технические характеристики: Верхние пределы измерения избыточного давления: 40, 60, 100, 160, 250, 400, 600 кПа, 1, 1.6, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 160 МПа.
Верхний предел измерения разрежения: минус 100 кПа.
Пределы допускаемой приведенной основной погрешности измерения давления не превышают ± 0,1 % в диапазоне температур (20±10) °С.
Диапазоны измерения электрических выходных сигналов поверяемых приборов:
- напряжения постоянного тока от 0 до плюс 10 В с верхними пределами 1, 5 и 10 В;
- силы постоянного тока от 0 до 20 мА с верхними пределами 5 и 20 мА.
- Пределы допускаемой погрешности измерения электрических сигналов не превышают ±0,02 %.
Питание калибратора - от сети переменного тока напряжением (220±22) В частотой (50±1) Гц или напряжением постоянного тока (24,0±2,4) В.
Рабочие условия эксплуатации:
- температура окружающего воздуха от плюс 5 до плюс 40 °С; - относительная влажность до 80 % при температуре до 25 °С; - пониженное атмосферное давление до 60 кПа (450 мм рт.ст .).
Предусмотрено 9 вариантов поставки калибратора. Варианты различаются диапазонами создания и измерения давлений.

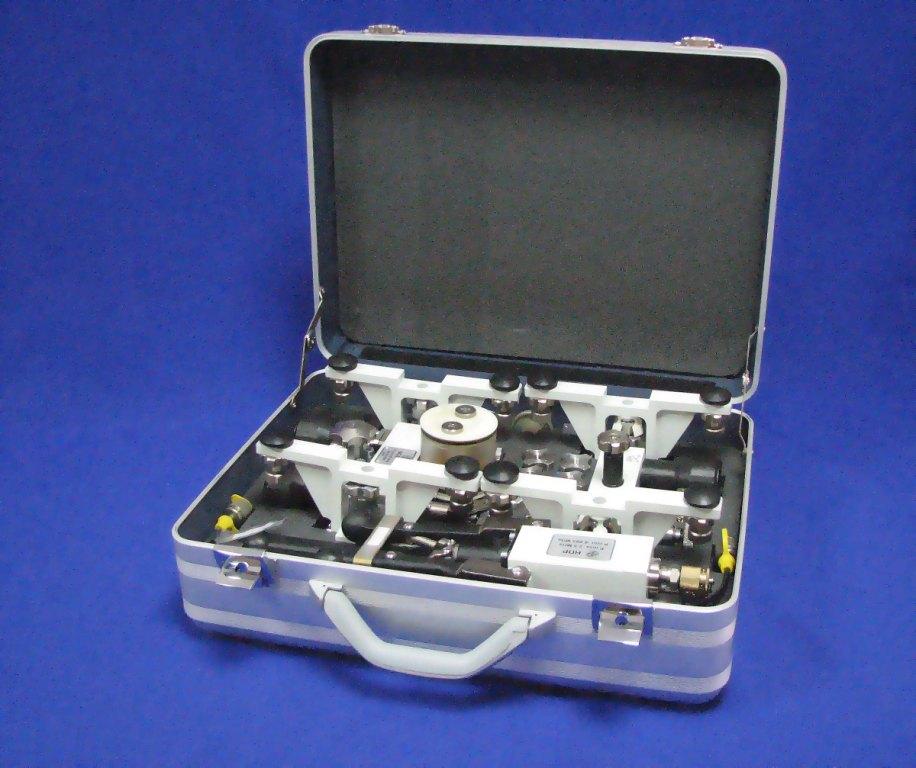

Блоки создания давления в укладке
Условное обозначение
варианта |
Параметры определяющие вариант поставки |
Изменения в комплектности калибратора |
||
Поддиапазоны |
Поддиапазоны |
Обозначе- ние блоков калибратора |
К-во |
|
1 |
2 |
3 |
4 |
5 |
1 вариант «КИД-П-1» |
от 0 до минус 0,1 (ВПИ: -0,1) |
от минус 0,095 до 2,5 |
ПДС-1-К |
1 |
БСД-К-1 |
1 |
|||
2 вариант «КИД-П-2» |
от 0 до минус 0,1 (ВПИ: -0,1) |
от минус 0,095 до 2,5 |
ПДС-1-К |
2 |
БСД-К-1 |
1 |
|||
3 вариант «КИД-П-3» |
от
0 до минус 0,1 (ВПИ: -0,1) |
от минус 0,095 до 2,5 |
ПДС-1-К |
3 |
БСД-К-1 |
1 |
|||
4 вариант «КИД-П-4» |
от
0 до минус 0,1(ВПИ: -0,1) |
от
минус 0,095 до 2,5 |
ПДС-1-К |
4 |
БСД-К-1 |
1 |
|||
БСД-К-2 |
1 |
|||
5 вариант «КИД-П-5» |
от
0 до минус 0,1(ВПИ: -0,1) |
от минус 0,095 до 2,5 от 0,4 до 60 |
ПДС-1-К |
5 |
БСД-К-1 |
1 |
|||
БСД-К-2 |
1 |
|||
6 вариант «КИД-П-6» |
от
0 до 0,25 (ВПИ:0,04/0,06/0,1/0,16/0,25) |
от минус 0,095 до 2,5 от 0,4 до 60 |
ПДС-1-К |
4 |
БСД-К-1 |
1 |
|||
БСД-К-2 |
1 |
|||
7 вариант «КИД-П-7» |
от
0 до 2,5(ВПИ:0,4/0,6/1/1,6/2,5) от 0 до 25 (ВПИ:4/6/10/16/25) |
от минус 0,095 до 2,5 от 0,4 до 60 |
ПДС-1-К |
3 |
БСД-К-1 |
1 |
|||
БСД-К-2 |
1 |
|||
8 вариант «КИД-П-8» |
от
0 до 25 (ВПИ:4/6/10/16/25) |
от 0,4 до 60 |
ПДС-1-К |
2 |
БСД-К-2 |
1 |
|||
9 вариант «КИД-П-9» |
от 0 до 25 (ВПИ:4/6/10/16/25) |
от 0,4 до 60 |
ПДС-1-К |
1 |
БСД-К-2 |
1 |
|||
Пример записи калибратора с диапазоном создания давления от минус 0,095 до 60 МПа и диапазоном измерения давления от минус 0,1 до 160 МПа, при заказе: «Калибратор избыточного давления переносной КИД-П-5 ТУ 4212-013-25969080-2007» 1 2 3 1 наименование прибора; 2 условное обозначение варианта поставки калибратора в соответствии с графой 1 таблицы 3 обозначение технических условий |
||||
Примеры использования калибратора

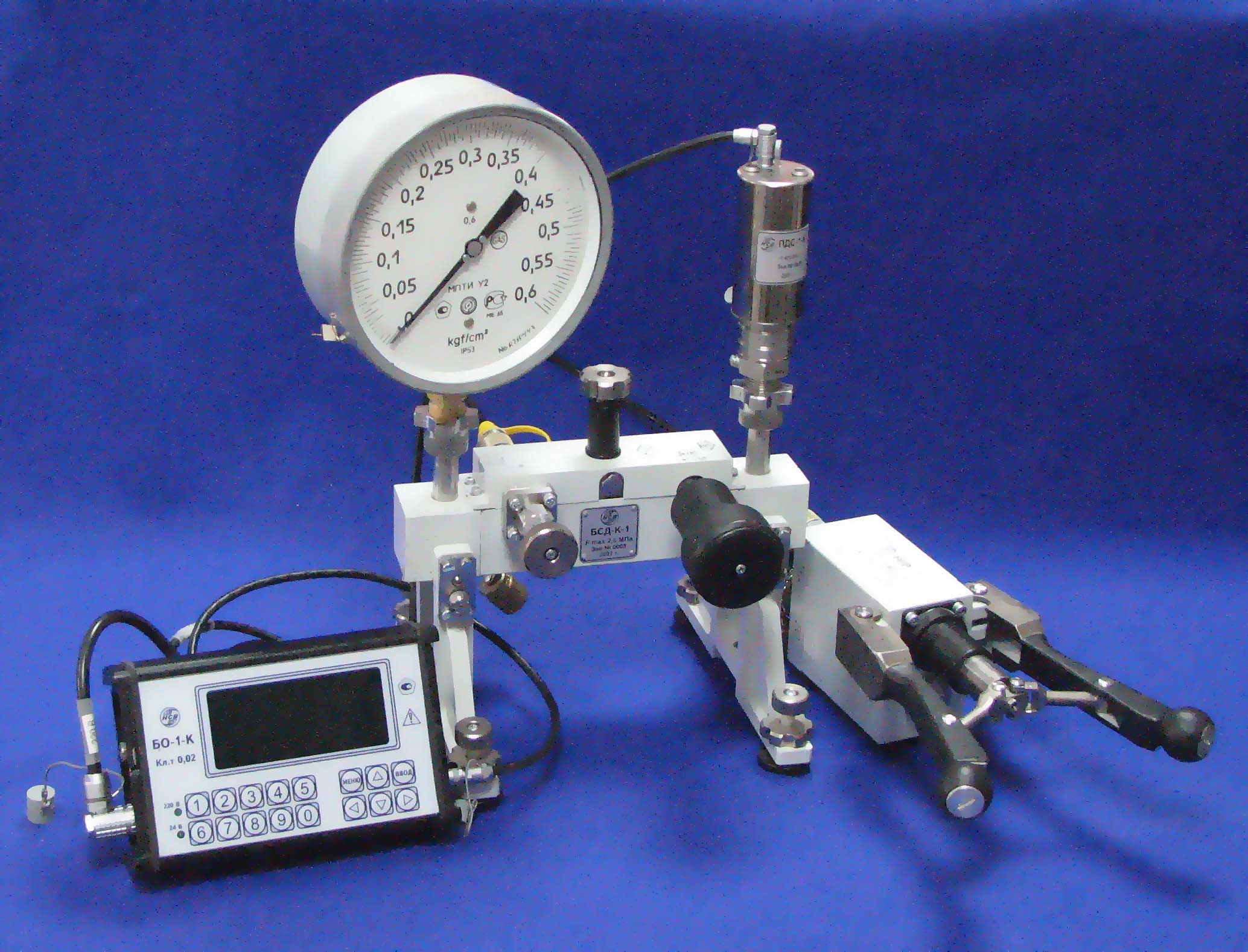

Поверка СИ давления в диапазоне от минус 0,095 до 2,5 МПа

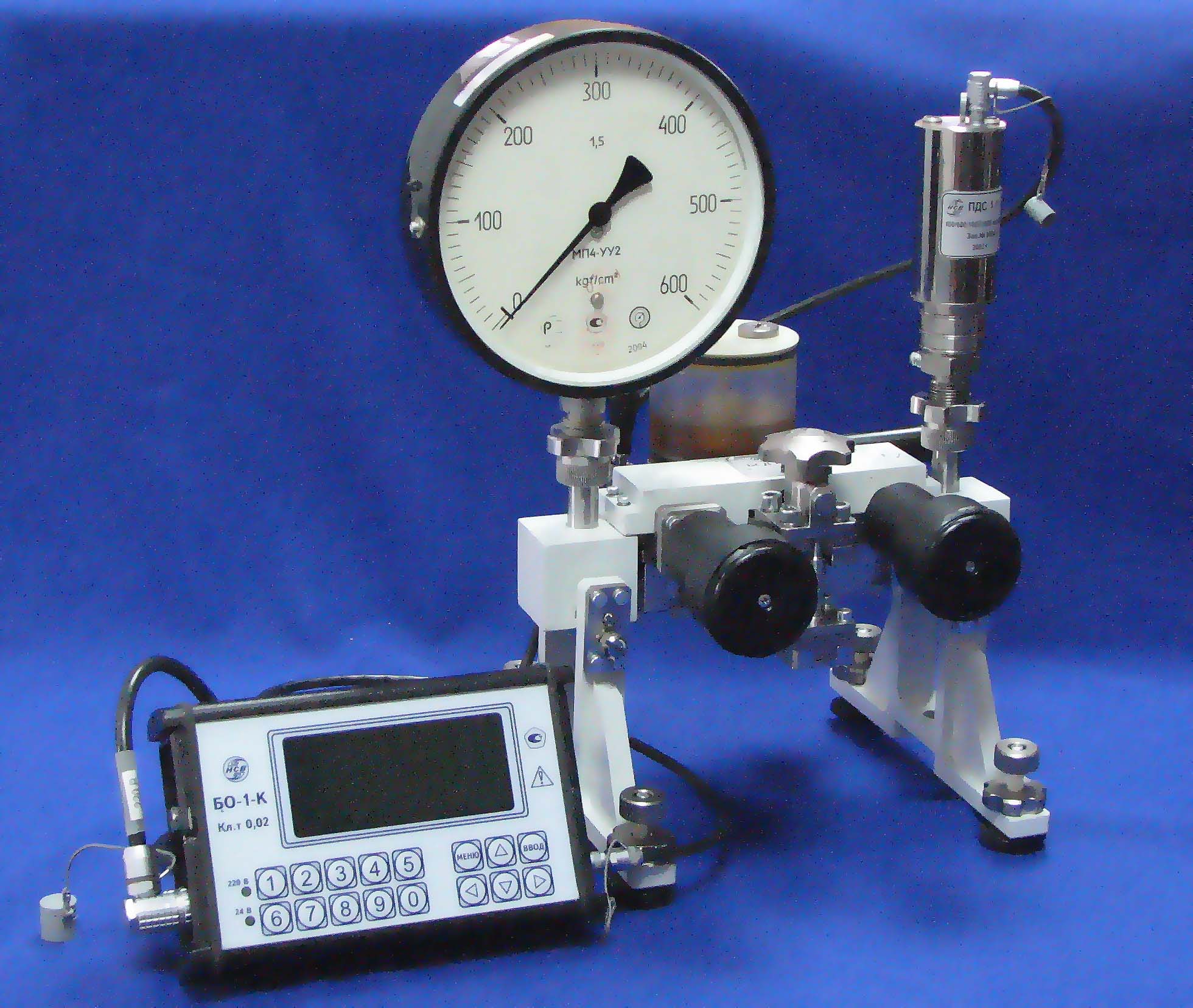

Поверка СИ давления в диапазоне от 0 до 60 МПа

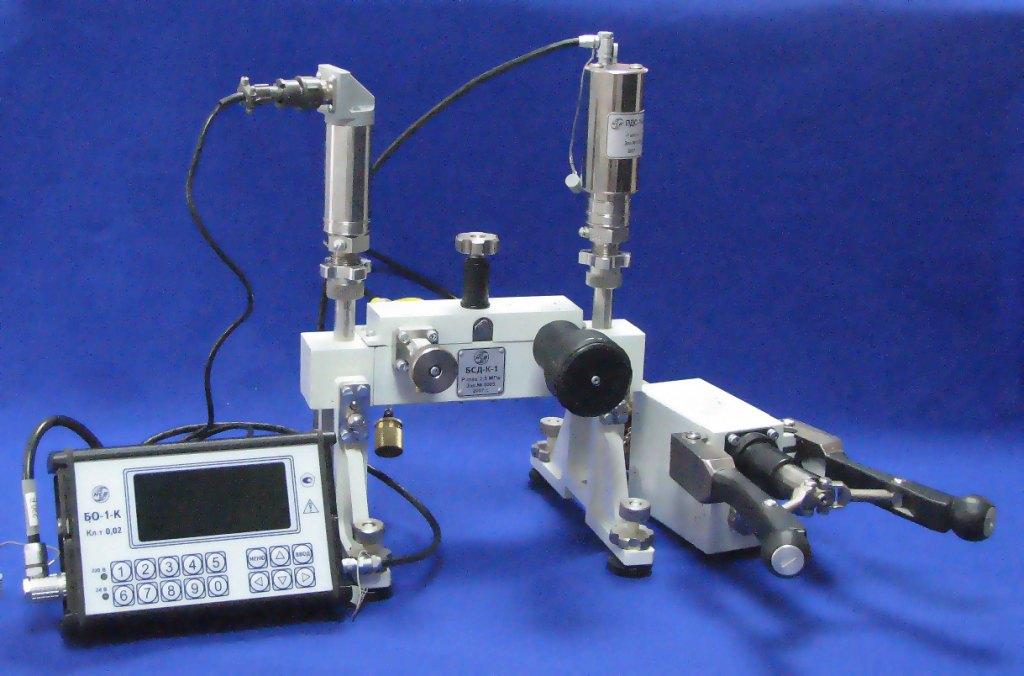

Поверка СИ с электрическим выходным сигналом в диапазоне от минус 0,095 до 2,5 МПа
Поверка СИ давления с электрическим выходным сигналом в диапазоне до 60 МПа
