Дополнительные устройства системы "станок-учпу"

Пульт оператора станка

Пульт оператора станка

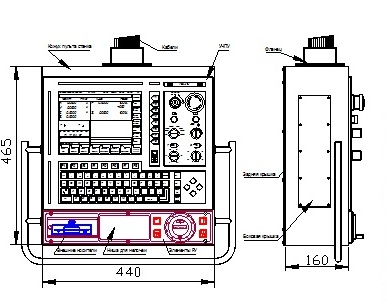

Пульт оператора станка предназначен для встраивания в него УЧПУ серии NC-200 (Балт-Систем) и Станочного пульта (НСВ).

На левой стороне пульта станка имеется окно, необходимое во время проведения ремонтных и пуско-наладочных работ (при соединении кабелей связи с УЧПУ и их расстыковки). Окно закрывается съёмной крышкой. Фланец пульта крепится в верхней или нижней части в зависимости от того, в какую сторону будут выводиться кабели.



Фланец имеет внутреннюю резьбу М60х2 для соединения с трубой-кронштейном, являющимся каналом для кабелей и одновремённо несущей конструкцией для пульта станка. Резьбовое соединение трубы с фланцем позволяет оператору поворачивать за ручки пульт станка в горизонтальной плоскости. Для ограничения зоны поворота на фланец устанавливаются фиксаторы.

Задняя сторона пульта станка имеет крышку одновремённо, являющуюся теплоизлучателем системы охлаждения УЧПУ. Принцип охлаждения заключается в прогоне вентилятором УЧПУ нагретого воздуха через теплоизлучатель и возвращение охлаждённого воздуха в нижнюю часть пульта станка.
