Датчик дискретный угловой ДДУ-8

Датчик ДДУ-8 предназначен для контроля положения револьверной головки или магазина инструментов. По габаритным и присоединительным размерам датчик является полным аналогом индуктивного датчика ВТ-1М. Датчик состоит из: статора, на котором размещены 8 герконов, ротора на котором размещён постоянный магнит и печатной платы, выполняющей функцию шифратора кода.

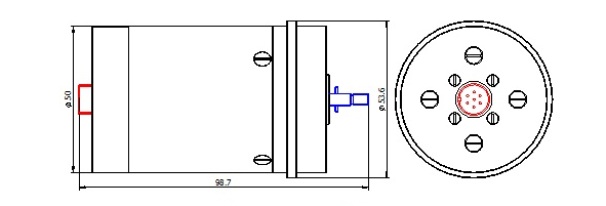

Датчик имеет разъём для подключения кабеля и ось для соединения с механизмом контроля. Общий вид модуля приведён на рисунке.
